Kategorie: Elektronik

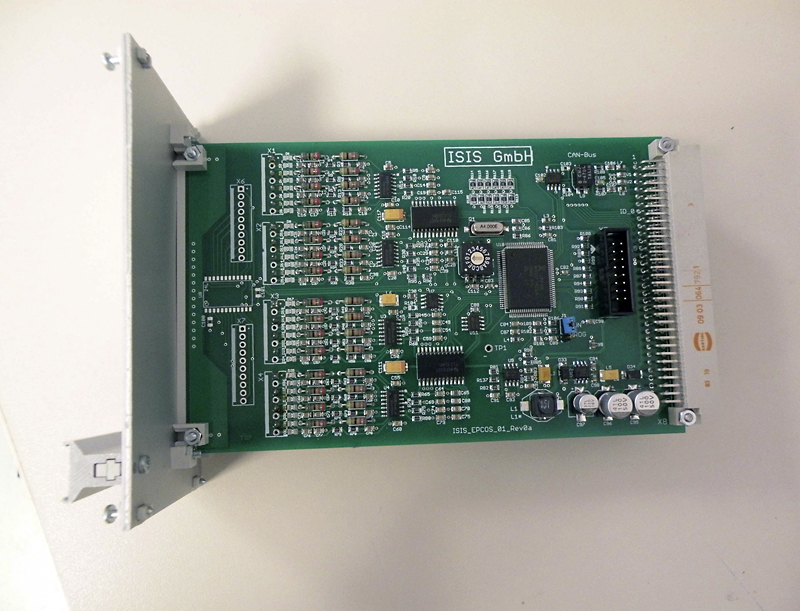

iswat NanoAmpere wurde zur Messung von kleinen Strömen und Ladungen (Auflösung 100 Nanoampere) entwickelt.

Einsatzzweck: Vielkanalige Vollprüfung von elektronischen Bauelementen (passive und aktive elektronische Bauteile, Piezoaktoren und Sensoren, photoelektrische Komponenten, etc.).

Pro Karte können 15 Kanäle gleichzeitig gemessen werden.

Unterbrechungsereignis-Detektor Messkarte für die Zuverlässigkeitsprüfung von elektronischen Bauteilen, Lötverbindungen und elektrischen Anschlüssen.

Einsatzzweck: Überwachung von elektrischen Bauteilen durch Alterungs- oder Stresstest. Die Messkarte überwacht und dokumentiert alle Ereignisse in einer CSV-Datei oder in einer Datenbank. Durch Analyse der Daten können Maßnahmen zur Qualitätssicherung eingeleitet werden.

• Kontinuierliche Überwachung.
• Der Detektor wird im Zuge von Alterungs- oder Stress-Tests verwendet.
• Neue Entwicklungen bei Materialien und Technologien von elektronischen Bauteilen, sowie der Einsatz von bleifreiem Lot erfordern Zuverlässigkeit-Qualifikationstests, um vorzeitige Ausfälle zu vermeiden.
• Ereignis-Detektoren führen auf einer großen Anzahl von Kanälen gleichzeitig eine kontinuierliche Überwachung des Widerstands durch.
• Es können Ereignisse detektiert werden, die weniger als eine Mikrosekunde dauern.
• Die Erfassung erfolgt durch schnelle Komparatorschaltungen in Übereinstimmung mit den Prüfnormen DTS04193EN und JESD 22a104.
• Diese Art der Prüfung ist entscheidend für die Verifikation der Zuverlässigkeit elektronischer Komponenten und Baugruppen für Automotive, Telekommunikation, Medizintechnik und Consumer-Elektronik.

Vorteile durch den Eventdetektor:

• 19″ Rack-Einsteckmodul 3HE.
• Pro Modul können 16 Prüflinge überwacht werden.
• Die Module registrieren Unterbrechungen und melden über Feldbus die Ereignisse an einen Leitrechner.
• Erfassen von Widerstandsänderungen mit einer schnellen Detektorschaltung. Die Überwachung erfolgt auf allen Kanälen gleichzeitig. (Kein Scan!)
• Die Detektionsschwelle des Widerstands des Prüflings ist einstellbar.
• Einstellbare Stromquelle zur Bestromung der Prüflinge.
• Zusätzlich wird zyklisch der Widerstandswert der Prüflinge mittels ADC eingelesen.
• Prüfung der Funktionalität der Einzelkanäle mit einer Testbürde (Pulsförmige Impedanzänderung, Widerstand gut/schlecht und Pulszeit einstellbar).

Technische Daten:

• Versorgungsspannung: 12 V
• Einstellbare Schlechtwiderstandsschwelle: 100..1000 Ω (Spg. am Prüfling ca. 5..10 V)
• Einstellbare Stromquelle Sollwert: 1..20 mA
• Schneller Komparator (slew rate: ~ 200 ns)
• Messbereich ADC: 0..12 V

PC-Software:

• Visualisierung der Module und ggf. anderer Hardware.
• Die Fehlerereignisse und Widerstände der Prüflinge werden in CSV-Dateien oder Datenbank aufgezeichnet.
• Manuelles Starten und Stoppen jedes Modules.
• Einstellung der Parameter (Detektionsschwelle, Stromvorgabe, …).

Drei differentielle Analogeingänge mit bis zu 20 Bit Auflösung und eine RISK Recheneinheit mit integriertem FPGA Modul und einem Signalprozessor liefern die Voraussetzung für die Implementierung von komplexen und rechenintensiven Auswertungen der erfassten Signale.

Einsatzzweck: Erfassung und Bewertung von dynamischen elektrischen und/oder akustischen Signalen. In der Regel wird bei Einsatz dieses Modules ein für die vorliegende Applikation angepasster Algorithmus entwickelt (z. B. Bruchdetektion, Amplituden/Phasenganganalyse, etc).

Die Messkarte verfügt über folgende Komponenten:

• 3 Analogeingänge mit einer Auflösung von 20 Bit und einer max. Abtastrate von 25 kHz und 4 programmierbaren Verstärkungen ( x 1 / x 2 / x 4 / x 8 )
• FPGA zur Datenerfassung – das FPGA kann auf Grund der integrierten Hardware-DSP-Einheiten bereits Berechnungen, wie Filter oder Quadratsummen bzw. Datenpufferung in FIFO abbilden
• 600 MHz CPU – als CPU dient ein ARM Cortex A8
• 256 MB RAM Arbeitsspeicher
• 256 MB Flash
• 100 Mbit Ethernet Schnittstelle
• RS 485 Schnittstelle
• 4 x 24 V Digital Ausgängen
• 6 x 24 V Digital Eingängen
• 24 V Versorgung
• Linux Betriebssystem
• Optionaler Eingang zur Nullpunkt-Kalibrierung
• Erkennung eines Wechselspannungssignals
• Optionaler Lichtwellenleiter-Ausgang

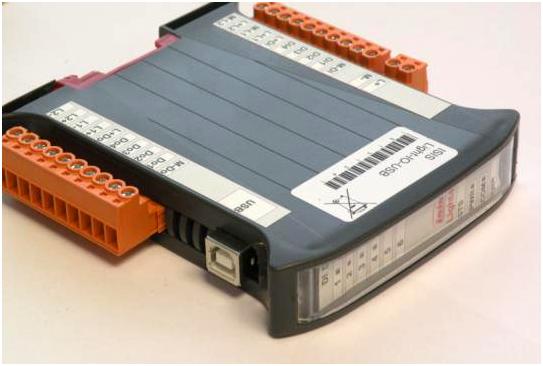

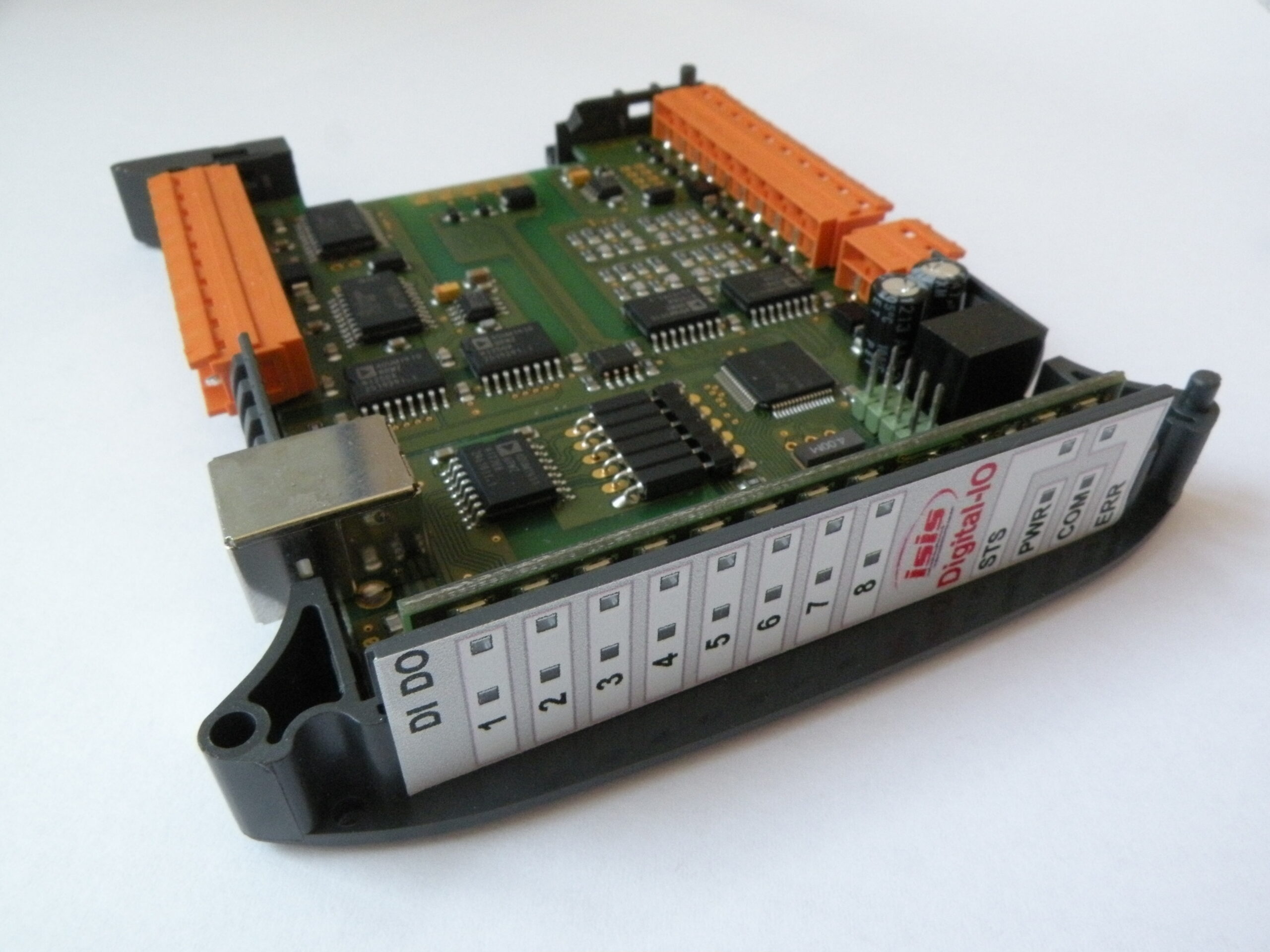

Das iswat LightIO Modul verfügt über:

• 4 galvanisch getrennte 24 VDC digitale Eingänge
• 4 galvanisch getrennte positiv schaltende 24 VDC digitale Ausgänge
• Pulsweitenmodulation von LED-Beleuchtungen
• Blitzfunktion
• Konfigurierbarer Watchdog
• Hutschienenmontage

Das iswat LightIO Modul ist über Busverbinder auf bis zu 17 Module erweiterbar, dies entspricht bis zu 34 Beleuchtungen und 68 Ein- und Ausgängen. Es kann direkt verdrahtet werden – kein Koppelrelais notwendig!

Durch das iswat LightIO Modul kann ganz einfach die Helligkeit von LED-Beleuchtungsmodulen mittels Pulsweitenmodulation (PWM) variiert werden. Sowohl das PWM-Taktverhältnis als auch Kamera-Trigger und Blitzkonfigurationen können über den in die Bildverarbeitung integrierten Hardware-Configurator parametriert werden.

Systemvorrausetzung:

• Windows XP oder höher
• Prozessor mit min. 1 GHz
• 256 MB freier Arbeitsspeicher
• 50 MB freier Festplattenspeicher
• .NET Framework 3.5
• Windows Installer 3.0 oder höher
